SR1000系列臺式粗糙度測量儀

產品特點

測量功能

粗糙度功能：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr

波紋度參數：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr

原始輪廓參數：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr

測量案例圖

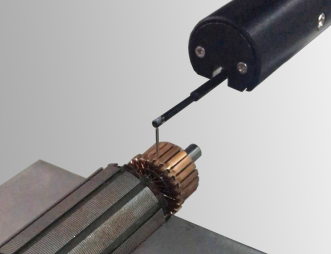

換向器螺絲刀柄

氣門軸承

基礎參數

推薦規格

規格號		SR1000
測量范圍	X軸	100~220mm
	Z軸	320~620mm
	Z1軸	±420μm/65536:1
粗糙度參數	Z1線性精度	≤±(7nm + 3.5%)
	重復性6	1δ≤2nm
	截⽌波⻓	0.025、0.08、0.25、0.8、2.5、8mm
	評定⻓度	λcX2、3、4、5、6、7
	殘值噪聲	≤0.012μm
驅動速度	X軸	0.1~10mm/s
驅動速度	Z軸	0.5~10mm/s
測量功能	粗糙度	粗糙度功能：Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、波紋度參數：Mr2、RmrWa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr原始輪廓參數：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr

具體參數請咨詢本公司業務⼈員。
